Szybka spawarka laserowa YAG ze stali nierdzewnej

Zalety :

1) Duża prędkość, duża głębokość i prawie bez deformacji.

2) W pomieszczeniu lub w specjalnych warunkach dla sprzętu spawalniczego i spawalniczego.na przykład prosty laser za pomocą pola magnetycznego.wiązka nie zostanie przesunięta ； laser w próżni, powietrze i jakiś gaz w środowisku mogą spowodować lutowanie i przepuszczenie szkła lub materiału przezroczystego wiązki do spawania;

3) Potrafi spawać trudne stopione materiały, takie jak tytan, kwarc itp. Potrafi spawać materiał izomerii o dobrej jakości.

4) Wysoka gęstość mocy po ogniskowaniu lasera Przy spawaniu przedmiotu obrabianego o dużej mocy stosunek głębokości może wynosić 5: 1, tiptop może wynosić do 10: 1

5) Może być stosowany do spoin o małym rozmiarze.Wiązka lasera skupia się na świetle i sprawia, że ​​dokładne pozycjonowanie może być stosowane w produkcji masowej, zautomatyzować małą sztukę w grupie spawania;

6) Do spawania w niedostępnych obszarach, takich jak spawanie na duże odległości, kontakt z elastycznością.

Maszyna zawiera szczegóły części

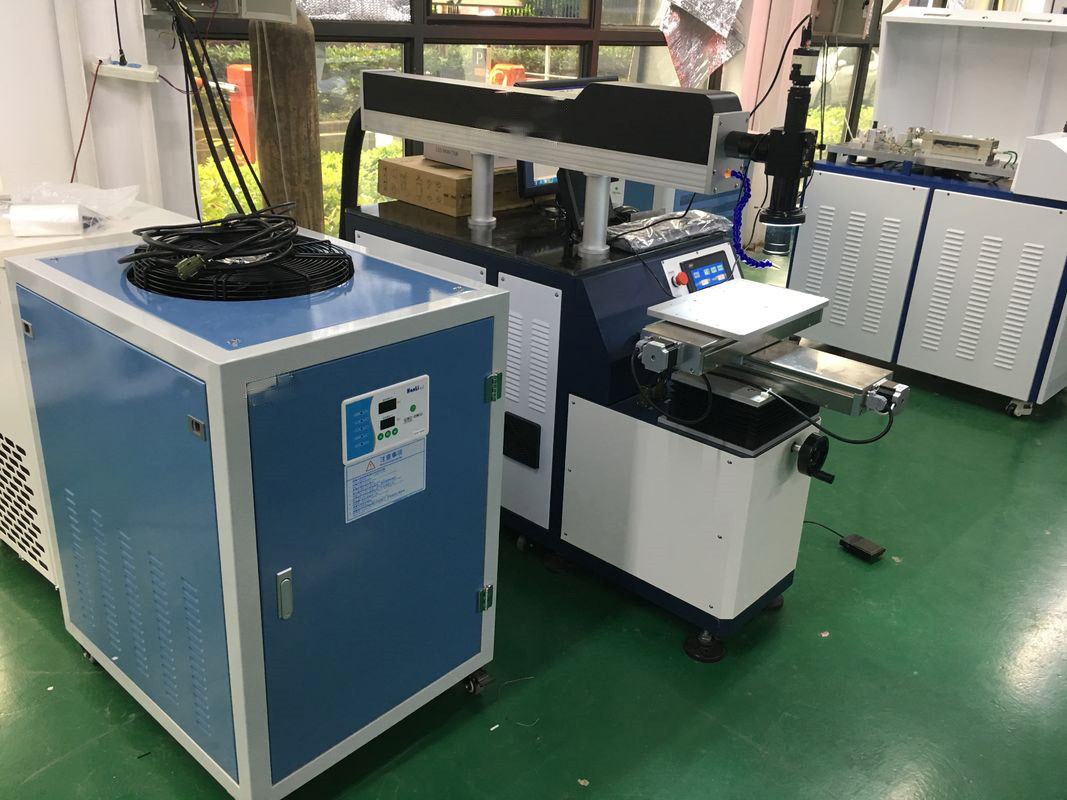

Sprzęt ten składał się ze źródeł laserowych (komora do złocenia), zasilania lasera, układu chłodzenia, systemu pozycjonowania lasera, systemu ogniskowania, dwuosiowych układów łączeniowych, przemysłowego systemu sterowania PC, systemu monitorów CCD itp.

Główny standard techniczny maszyny

1) Zasilanie lasera

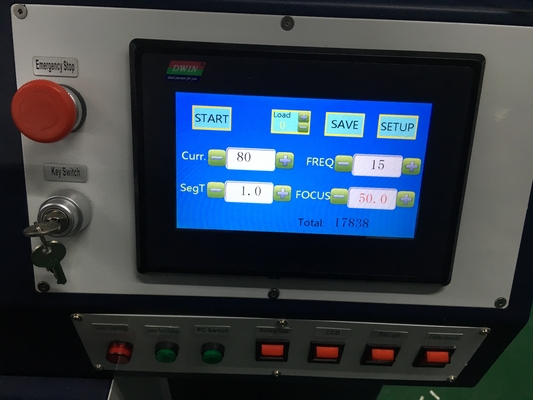

Moc lasera w obwodzie lub obwodzie głównym, wyzwalana przez obwód lub obwód sterujący, obwód zabezpieczający ze strumieniem i urządzenie ochrony ruchu, prąd, szerokość i częstotliwość powinny być przenoszone.moc sprawiła również, że funkcje falowe mogą opierać się na potrzebie ustawienia przebiegów wyjściowych dla różnych materiałów lutowniczych.moc obecnego panelu operacyjnego oraz szerokość i częstotliwość, praca tej funkcji.jego szczegółowe wskaźniki, takie jak:

Zasilanie wejściowe: trójfazowe / 50 Hz / 40 A 380 V ± 5 ％

Moc zasilania: 15 kW

Impulsowy prąd roboczy 0－500A

Granica niestabilności zasilania: ≤ ± 5 ％

2) źródło laserowe:

Źródła laserowe wykorzystują wnękę porcelanową o długiej żywotności z Wielkiej Brytanii (wysoka wydajność, dobra stabilność cieplna, odporność na korozję, wysoka konwersja elektryczności foto. Dobry tryb wiązki, można osiągnąć, aby kontynuować pracę), podwójną lampę Xe i pojedynczą wnękę laserową.

3) Układ chłodzenia

Źródła laserowe powinny być zasilane czystą wodą destylowaną.

System chłodzenia temperatury wody dzięki policji i funkcji ochronnej.

Cyrkulacja w fajny sposób:

Zakres regulacji temperatury: 20-25 ° C

Stabilność temperatury: ± 10c

Prąd wody chłodzącej: 20-35 l / min

Ochrona przed awarią: moc lasera z łańcuchem do przepływu w celu ochrony i bardziej ciepłej ochrony

Moc chłodzenia: 5 P.

W przypadku stosowania ochrony przed wodą:> 3 miesiące

4) Laserowy system pozycjonowania:

Używa półprzewodnikowego światła laserowego jako instrukcji dla optycznego systemu norm i działa w celu wskazania pozycji.

5) System optyczny i ostrości:

Zastosuj pojedyncze wyjście lasera, ostrość spawania F = 100 mm (opcjonalnie f = 80/120/150 mm)

Rozmiar twarzy: 0,2-1,5 mm, dopasuj system oświetlenia i tę samą oś urządzenia zabezpieczającego przed gazem.

6) system monitorów CCD:

Zastosuj ten sam system monitorów osi (dopasuj 9,2 ”czarno-biały wyświetlacz LCD), 20 razy większy wielokrotność.

Podanie:

Zastosowanie przemysłowe:Dla branży komunikacji mobilnej, sztuki, rzemiosła i biżuterii oraz komponentów elektronicznych, wyglądu czujników, precyzyjnych maszyn, sprzętu, części zamiennych do samochodów itp.

Materiał aplikacji:Stal nierdzewna, zwykła stal węglowa, stal stopowa: spawalnicza i nierdzewna, stal między spawaniem a stalą nierdzewną niskowęglową, stal -310 316 stal nierdzewna, stal stopowa i 347 niklu, różne poziomy niklu, tytanu, niklu, cyna, miedź, aluminium, niob, złoto, srebro z metalu lub stop ten sam metal do spawania.Miedź i nikiel, tytan, miedź i nikiel, tytan, tytan, molibden, mosiądz, miedź i stal niskowęglowa, miedź, metal do spawania.

Przypadek zastosowania: spawarka laserowa jest szeroko stosowany w metalowych obudowach baterii telefonów komórkowych, spawaniu, spawaniu ramek szklanych, spawaniu klawiatur, spawaniu stali krzemowej i stali nierdzewnej przy spawaniu, meblach i odkurzaczach, kubkach, misach, drzwiach - uchwyt i świece zapłonowe, filtr, smar , rura grzewcza itp.

Parametr wydajności

Wymagania dotyczące środowiska pracy:

1) Używany w temperaturze pokojowej

2) Wymagania dotyczące zasilania: trójfazowe 380V ； 50Hz.

3) Sieć zasilająca: ± 5%, fluktuacja zgodna z siecią międzynarodową.5% większa amplituda i automatyczny, stały przepływ.

4) W pobliżu instalacji nie powinno być żadnych silnych zakłóceń elektromagnetycznych.instalacja poprzez unikanie stacji radiowej lub uruchamianie stacji przekaźnikowych.

5) Jego fundamenty mniejsze niż amplituda drgań: 50um, mniej niż 0,05g to mniej niż 3., aby uniknąć wybicia tak dużej liczby urządzeń obrabiarek w pobliżu.

6) Wymagania dotyczące miejsca na sprzęt, aby zapewnić, że nie ma pyłu dymnego, unikaj i ściernego pyłu metalowego w poważnych warunkach pracy.

7) Część środowiska powinna zapobiegać elektryzowaniu się podłogi i wzmocnieniu osłony itp.

8) Praca z wodą w celu schłodzenia wody, która wymaga jakości wody, w celu wykorzystania wody destylowanej lub może nie używać wody wodociągowej i mineralnej dla wyższych jonów metali lub innej wody mineralnej.

To próbki spawania laserowego maszyny w celach informacyjnych:
